エフェクト・ボード製作その193

丸山様オーダー品



今回のご依頼は、このボード自体で音作りが完結出来るボードシステムとなります。遠方からのご依頼でしたが、何とこのボードのご相談の為わざわざ当店までご来店頂きまして、気持ち良くお引き受けをさせて頂きました。

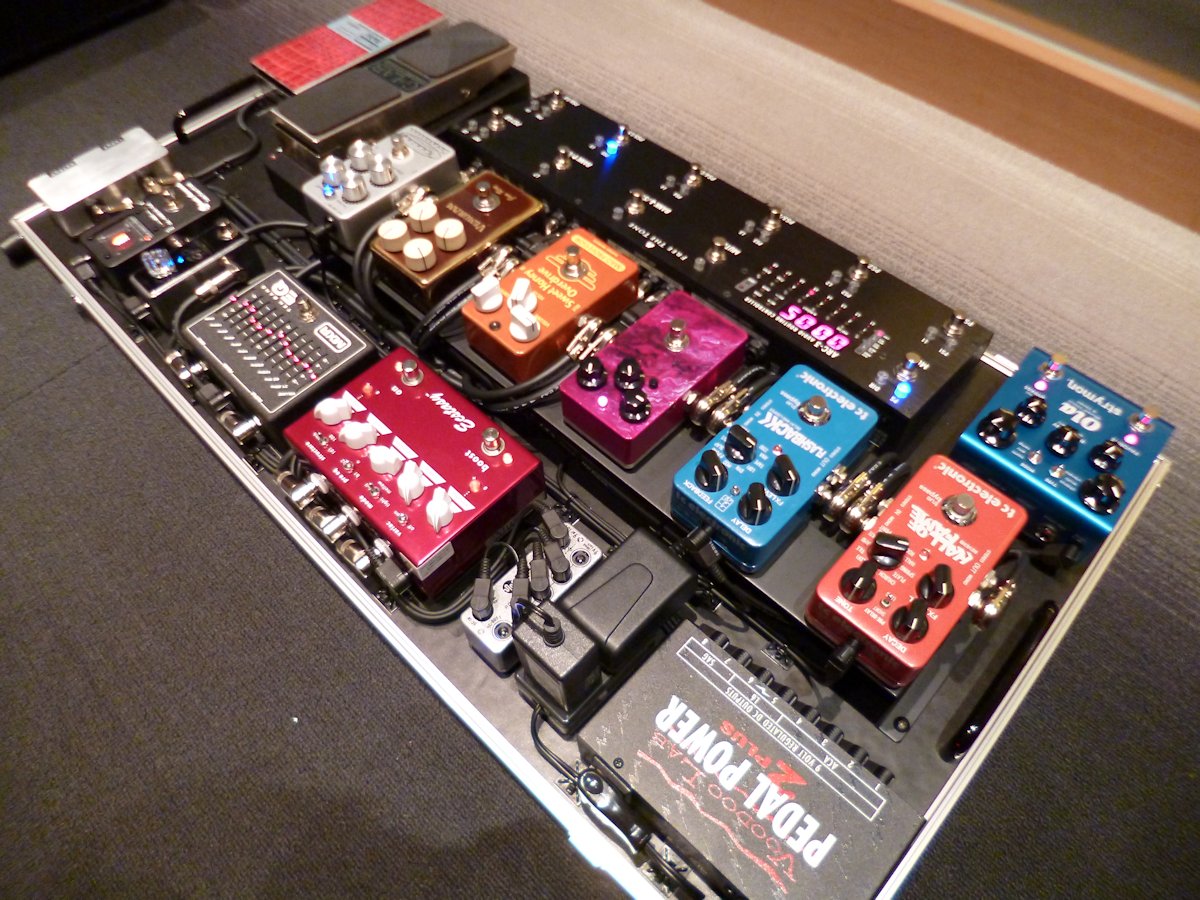

今回はボード(特注サイズのオーダー)と電源部分などを、こちらでご用意させて頂きました★少し大型サイズのボードシステムとなりましたが、その中に搭載されたエフェクターの数々を見る限り、幅広いジャンルに対応出来るボードだと思います♪



ボード右上に設置されているJunction BoxはシンプルにInput/Outputの端子が設置されており、ライブやスタジオでのセッティングを簡略化しております。
またVol.PedalにShin's Music /Baby Perfect Volume、WahはG-LabのWowee-Wah、TunerはSonic Research"TURBO TUNER"をチョイスするなど、随所に拘りがある機器が設置されております。
これらは全てマジックテープでの固定となりますが、ケーブル類をボードにインシュロックで留め付けてありますので、簡単に剥がれ落ちる事もありません。



これらのエフェクター群を一括制御するスイッチャーにはFreeTheTone ARC-3をチョイス。ケーブル類は二列目の床上げ台の下を通る形で、各エフェクターに接続されております。このエフェクターもギタリストに大変人気のあるメーカー/機種がズラリと並んでおり、見た目的にも圧巻です★
また三列目にはBogner Ecstasy RedとXotic EP Booster、MXR 10 Band EQなどが設置されており、正に死角無しのセレクトです!!




ケーブルはCAJ+Switchcraft製プラグを使用し、設置スペースに応じてプラグのタイプを変えております。また3列目に設置されているBogner Ecstasy RedはARC3にてBypass・Boostの切り替えが制御出来る様になっております。
この様にボードサイズにジャストフィットするがの如く設置出来ているのは、予め設置位置や音声ラインの流れ等をユーザー様とご相談させて頂き、オーダーサイズのボードを発注しているからです★
床上げ台なども設置した際の高さなども考慮してケースの蓋の深さも指定しておりますので、この様な立体的なボード制作が可能です。
既製品ボード、自作では困難なボードシステムをご検討されているのでしたら、是非一度ドクターMusicにご相談頂ければと思います。



電源部分は、お馴染みVoodoo Lab./PedalPower2+をメインで使用し、一部専用アダプター及び供給不足分としてサブのパワーサプライE.W.S PNS-1とAC Tapを設置。
PNS-1は5系統の9VDC Outに加え、18VDC出力端子もありますので、今回MXR 10 Band EQの供給に活用しております。

ここからは、丸山様のコメントです。

●ご依頼頂きました経緯・コンセプト

今回バンドでのバッキング、リード用でボード作成をしようと思い検索していたところ偶然ドクターMusicさんのサイトを見つけ完成度の高さから依頼させていただくことにしました。

●完成後のご感想

完成品を見た時に感動でした。とても綺麗に配列、配線されており思った以上の物が出来上がりました。
またこまめに連絡をしていただき安心して任せる事が出来ました。
次回ボード作成をする事があればまたドクターMusicさんに依頼したいと思います。
色々とありがとうございました。

当店をご利用頂きましてありがとうございました。
今後共変わらぬご愛顧賜ります様お願い申し上げます。
