エフェクト・ボード製作その127

長野県在住・あか様オーダー品



今回のお客様は、以前はご自身で組込みを試みておられたそうですが、当店のブログを観て今回ご依頼を頂ける事となりました★
何と、お店を仲介してはおりますが以前に当店にてアンプの修理依頼もして頂いた経緯があるそうで、コツコツやって来た甲斐がありますね。あか様の様な「リピーター」のお客様からのご依頼も本当に嬉しいです♪という事で、今回もご希望内容をじっくり伺いましてガッチリ組み上げをさせて頂きました!!




こちらのボードはCAJの4055を採用しております。当初ARMORを候補に挙げておられたのですが、写真の様に「嵩上げ台」を設置するとなりますと「深さ」が必要となります。よって100mm程度の深さがあるCAJのシステムボードが最適でした。
とは言え、組み込みするエフェクターの数も結構な量。ボードの内寸は既に決まっているものですから設置アレンジについては本当にギリギリのスペースでの組み込みとなりました。よって今回はプラグをSwitchcraft 228を採用しました。

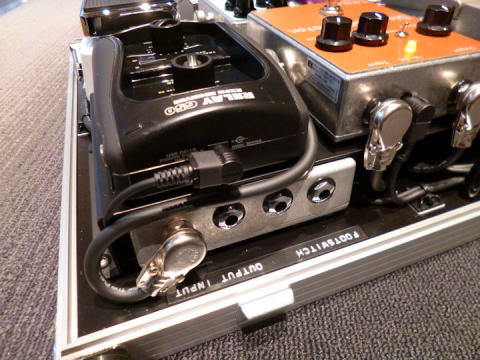

ワイヤレスシステムはLine6 G50を搭載。前列・後列それぞれを床上げしており上から見てもケーブルが殆ど見えません。しかも台座の下にはJunction Boxを設置しておりまして、スペースを最大限に生かしつつも利便性も考えて組み込みしております。



スイッチャーはFreeTheTone ARC53Mを採用し、5系統のLoopのOn/Offに加えてMIDI信号でFlight Timeのプログラムチェンジをコントロール。C1/2端子は外部機材のチャンネルコントロール用としてJunction Boxから出力出来る様にセットアップしております。
Loop5はスペースの問題でSend/Returnの端子のみソルダーレス・ケーブルを使用しました。



電源パワーサプライは、FreeTheToneのPT-1Dを設置しました★
専用アダプターの供給も出来て大変便利なパワーサプライです♪

勿論ノイズ対策しても万全の対策を施すべくiSP Decimator2も設置して、とにかくクリアでノイズレスなサウンドを追及したシステムが完成しました★
なかなかタイトなボードですが、実際に組み込みが完了してみると非常に利便性・機能性に富んだシステムになったと思います♪

ここからは、あか様のコメントです。

●今回当店にボード製作を依頼した経緯・コンセプト
アンプでメインの音作りを行うのでアンプの制御も一括で行いつつも最小限でコンパクトなシステム。
最初は自分で組んでいたのですが満足のいく物ができませんでした。
以前からブログ等を拝見しており、安心してお任せできると思い依頼いたしました。

●感想
完成までの間、色々な要望や相談にも親切に対応していただきました。
最後までノイズの対策などにも気を配っていただき音質、操作性共に満足の行くボードに仕上がりました。
これからライブで使いまくります!
ありがとうございました!

こちらこそ当店をご利用頂きましてありがとうございました。
今後共変わらぬご愛顧賜ります様お願い申し上げます。
