エフェクト・ボード製作その154

名古屋市在住 なみZ様オーダー品



こちらのご依頼者様は、当店のお客様からのご紹介を頂きましたお客様になります。
ボード製作件数が多くなると、この様に多方面からのご紹介で依頼が入る事もあり、本当に嬉しい限りです。
今回、殆どの機材は揃っておられるとの事でしたが、これらのエフェクターを一括コントロールしたいというご希望に沿って、新規でプログラム式のスイッチャーを導入される事となりました★
サイズ、セットアップの簡単さ、そして価格も含めてご検討頂き、今回「CAJ / Loop&Link2」をご選択頂きました♪

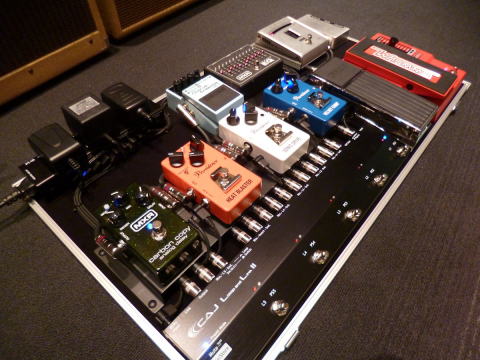

音声経路は、
Guitar→Whammy→Wah→Loop&Link2へ
Loop1:Comp Loop2:SONIC DRIVE Loop3:HEAT BLASTER Loop4:Chorus→Amp(input)
Amp(send)→10 Band EQ→Loop5:Carbon Copy→Amp(Return)
という流れとなります。最低限ケーブルのスペースを確保できる低めの嵩上げ台を設置し、その上にエフェクターを設置しております。




今回、お客様のご希望により手持ちのケーブル・プラグを一部流用して欲しいという事でしたので、一部プラグやケーブルのタイプが違う事が分かるかと思います。それ以外のケーブルは全てCAJ+Switchcraft製プラグにて製作させて頂いております。
ボードは、PULSE EC-07(w695×d395×h100mm)を使用。固定は全てマジックテープにて固定となります。



今回設置しましたWah Pedalは「TECH21/Killer Wail」というモデルのWahで、少し小振りなサイズで人気があったモデルです。
こちらのWahは、何とペダルの裏側に3パターンのWah Modelが選べるスイッチが搭載されているのです★
classicなワウから低域に深く掛かるワウまでスイッチひとつで引き換えられる・・・当時はセンセーショナルでしたね♪そんなスイッチがボード取付には少々邪魔に。
しっかりスイッチ部分をくり貫いて、取り付け後もマジックテープを外せばスイッチ切替えが簡単に出来るのです。




そして電源はFreTheTone PT-1Dを。MXR 10 Band EQの様に18VDC仕様のモデルはこのサプライの上部にあるAC Outletに専用アダプターを挿して供給しております。
あ、そーです。Whammyは9VDCですが電流消費量が大きいので専用アダプターを使用しています。

ここからは、なみZ様のコメントです。

●コンセプト・ご依頼頂きました経緯

システムの整頓と簡略化


●完成後のご感想

ボード作成にあたり、何より以前から気になってた移動時に伴うエフェクターのズレやケーブルのグチャグチャ感がなくなり、いつ空けても・どんな時でもベストな状態で準備ができるのが素晴らしかったです。

あと、気のせいではないかと思いますが音抜けが以前に比べクリアになった感じがありました。

プレイヤーにとって、いつでもフラットな状態に持っていけるシステム・心地良いサウンドでいられるのって素晴らしいことですよね。
そんな機会を与えてくれたドクターMusic様に感謝です!

当店をご利用頂きましてありがとうございました。
今後共変わらぬご愛顧賜ります様お願い申し上げます。
