エフェクト・ボード製作その216

中藤様オーダー品

こちらのご依頼者様は、大阪から直接ご来店頂き、ボード制作のご依頼を頂きました★ご自分でご用意されたボードが巨大過ぎて、もう少しコンパクトに出来ないか?とご相談を頂きまして、今回新しくボードをご用意させて頂く事となりました。
早速設計図を作り、お見積りをご快諾頂きましたのでバシッと組ませて頂きました♪

手前に設置するペダル類を決めて、スイッチャーはFreeTheTone ARC3をお持ち込み頂きました。既に製造終了となってしまったモデルですが、大型システムを必要とされるユーザーにとって大変使い易いスイッチャーですので、次回作を待ちたいと思います。
ボード右端にはStrymon blueSkyを設置。FAVORITEスイッチ搭載でメモリーしたプログラムも呼び出し出来る、発売当初から不動の人気を誇るREVERBエフェクターです♪
その奥に設置されているT.C.ELECTRONIC NOVA DELAYはTAP機能を搭載しておりますので、少し床上げして設置しております。

ボード左端には、懐かしの"JEN CRYBABY"が。こちらのWahペダルはDC端子が無い為、当店にてDC端子増設+ガリが酷かったのでPOT交換と、THRU BYPASS化する事で音質劣化を最小限に抑えられる様にスイッチ回路変更を施しております。
その奥にはご依頼者様拘りのペダル類をズラッと設置されております。
今回は、Solderlessケーブルでの組込みでしたので床上げ台も設置せずに平置きセットアップが出来ました。

歪み系ペダルが沢山発売されている中、ご依頼者様のリクエストでHIKASIRA 3301をご用意させて頂きました★
こちらのオーバードライブは生産終了になるとの事。
地元名古屋初の国産エフェクターブランドなので残念です。。。
真鍮ボディの強靭なボディに高品位な回路パーツを使用した、高級感溢れるオーバードライブです。
何とかラスト生産分をゲット出来て良かったです★

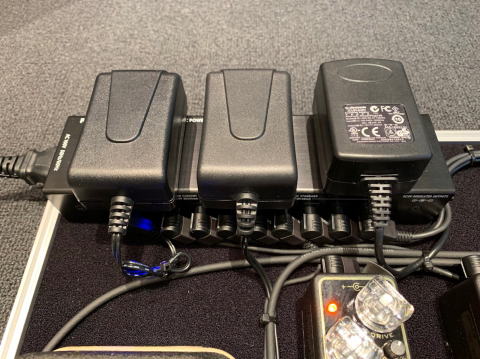

電源部分は、FreeTheTone PT-1Dを搭載。
一部専用アダプターにて電源を供給しておりますが、割とコンパクトに纏められたかと思います。
DCケーブルにつきましては、全て当店オリジナルで一本ずつ長さを計測しながら製作させて頂きました。
