エフェクト・ボード製作その267

佐藤様オーダー品

以前よりボード製作をご依頼頂いております常連様より「新しいアンプを入手したので、そのアンプに使えてもう少しアナログライクな操作性のボードを製作して欲しい」というご相談を頂きました。
早速メールで今回の構想についてディスカッションを重ね、ご所有されているエフェクターの中から搭載するエフェクターを厳選して新たにワンボードに収める事となりました★
以前はコンパクトエフェクターと最新マルチエフェクターが混在したシステムも製作させて頂きましたが「今回はなるべく直感的に使えるアナログ機器中心で」というご要望を伺いまして、今回は「使い易さと実用性の高いボード」を制作しました。
この様にリピーターのお客様からのご相談やご依頼を頂く事も増えて参りました♪
新しい機材への入れ替えなどを期にボード自体をしっかり組み直すご予定の皆様も、是非当店にご相談頂けますと幸いです。
今回ご依頼者様は「Two-Rock TS-1」というアンプを入手されまして、このアンプのチャンネル切り替えもスイッチャーで行いたいというご要望を頂きました。
しかしながらこのアンプは最新モデルという事もあり、輸入元様もフットスイッチ回路の構成やSend/Return回路のスペックデーターを持っておらず困っておりました。
その旨ご依頼者様にお伝えさせて頂きましたところ、ご厚意で実機を当店までお送り頂く事となりまして、無事回路解析を行い、ボード完成後にはアンプとボードを接続しての最終テストもさせて頂きました。

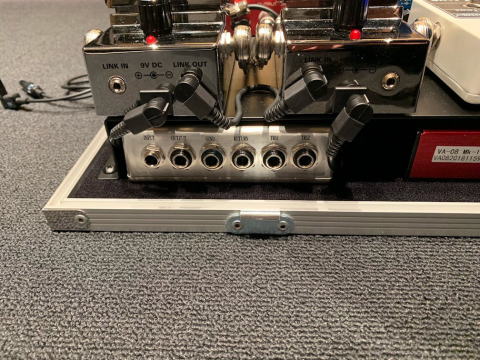

Junction Boxに設置しておりますTRS1/TRS2端子は(実際には3系統のスイッチ回路を使用)上記の解析によりお作りしたTwo-Rock TS-1専用Footswitchケーブルを接続し、スイッチャー側でアンプのチャンネル切替をコントロールします。

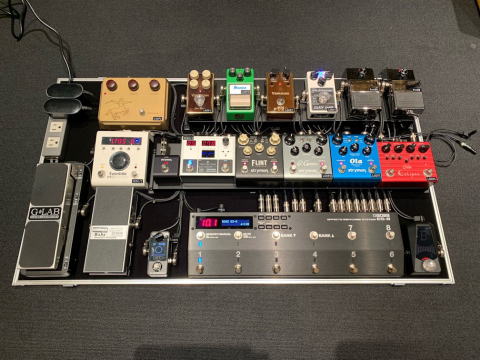

こちらのシステムは4CMで使用出来る様に設計をしておりますが「ギター⇒エフェクター⇒アンプ」というシンプルなセッティングでもご使用頂ける様にしております。
嵩上げ台に設置されているiSP Decimator2×2台は「ギターからの入力側」と「Send/Return間」にそれぞれに配置されており、これらをLINKケーブルで接続する事でギターからの入力信号を感知して2台同時にノイズゲートが作動する様になっております。

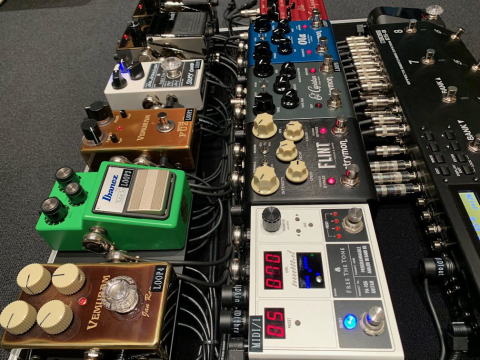

今回のシステムではコンパクトエフェクターの数が多く、相応のループ数が必要であり、加えて5系統のスイッチ回路(アンプのコントロールに3系統、Suhr Eclipseのコントロールに2系統)が必要となる為、この条件を満たしてくれるスイッチャーとしてBOSS ES-8を選びました★
ES-8は他社のスイッチャーと比べると難解で若干マルチエフェクターライクな感じがしますが、ユーザーの求める殆どの機能を搭載した汎用性の高さが魅力♪
ご依頼者様にとって初めてご使用されるスイッチャーとの事ですので、誰でも簡単にセッティングが出来る様に「ES-8の手引書」も作成させて頂きました。



ボード内のシールドケーブルにつきましてはCAJ KLOTZケーブルを採用しました。
ハンダ付けケーブルの確実性と音質重視、その上で少しでも軽量化したいという意向を汲んでの選択となります。
このケーブル量でありながら、予想よりも軽量(とはいえ総重量は20kg超え)に抑えられました。

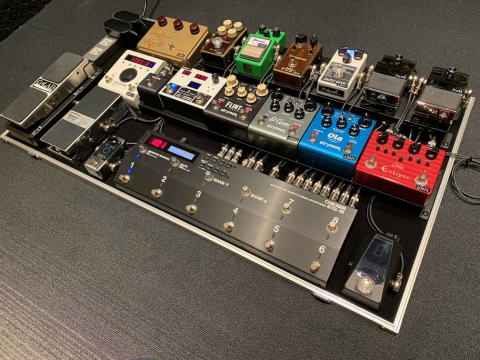

ボード2列目、3列目は嵩上げ台を設置しまして、その下にケーブルが流れる形になっております。

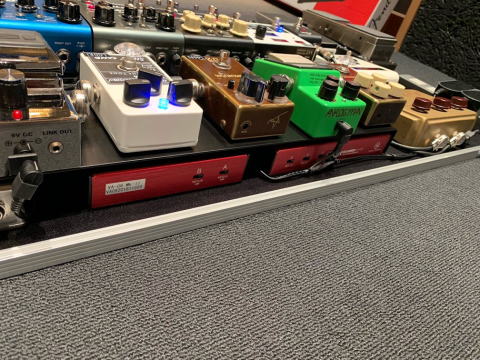

エフェクターの電源供給用パワーサプライとして、今回Vital Audio VA-08mk2、VA-12を採用致しました。
薄型軽量でありながら大容量のパワーサプライで、9Vのみならず一部端子は9/12/18Vの切替機能を搭載しております。
また最近主流になりつつありますアイソレートタイプという事もありノイズも軽減出来るので、この様な大型ボードにも大変有効かと思います。
また、追加エフェクターなどをボード外で接続する際に活用出来る2系統のDCケーブルも引き出しております。

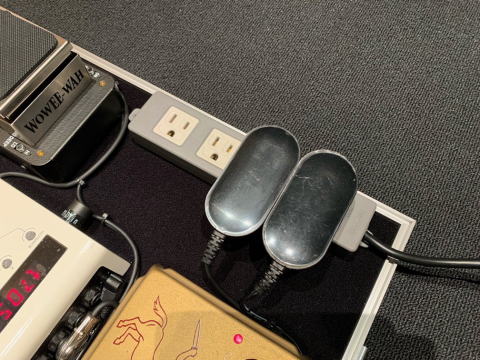

Vital Audioのパワーサプライは専用アダプターで電源供給する必要があり、それらを纏めておくAC Tapはコンパクト且つ信頼性の高いPanasonic製のOA Tapを設置しました。
因みに隣に少し写っていますKLON CENTAURは、何とオリジナル。
今となっては大変貴重なエフェクターという事もあり、裏パネルの保護の為にスペーサーを取り付けて少し浮かせて設置しております。
この様な細かい部分も含めて、細心の注意と配慮を行いながら設置させて頂きました。

ここからは、佐藤様のコメントです。

●ご依頼いただいた経緯・コンセプト

前回ご依頼させて頂いたボードは、できるだけコンパクトで且つ音質にも拘ったボードでした。
しかし、それ故にデジタル機材を中心に操作する必要があり直感的な音作りに苦労してしまいました。
今回はボードの大きさや重量などは一旦無視し、音質や操作性を一切妥協しないコンセプトで依頼させて頂きました。

●完成後の感想

新たに導入したアンプ専用のTRSケーブルを作って頂いたり、今回もこちらの我儘をしっかり形にして頂けました。
結果、求めていた通りのサウンドと操作性を手にすることができ大満足です。
スイッチャーも入れ替えたため、まだ使い方はマスターしきれていませんが、こちらの理想通りのボードを作って頂き大変感謝しています。

この度は当店をご利用いただきましてありがとうございました。
今後共変わらぬご愛顧賜ります様お願い申し上げます。
