エフェクト・ボード製作その279

K.N 様オーダー品

以前よりお付き合いをさせて頂いております常連のお客様からのオーダー品となります★
既に2度ボード制作のご依頼を頂いており、ご依頼者様の好みなども熟知している事もあり、今回のオーダーもスムーズに進める事が出来ました♪

PULSE製と異なり床面がフラット構造では無い為(20mm程深さがある)、採寸をしっかり取りまして50mmの床台を2列目全体に設置しました。その床下にはJunction BoxとパワーサプライVitalAudio VA-12を設置。

メインのスイッチャーはFreeTheTone ARC3をご用意されまして、こちらのLoopに各エフェクターを接続しておりますが、Strymon TimelineのみLoopには接続せず、MIDI信号でエフェクトのBypass及びPreset呼び出しを制御出来る様に致しました。

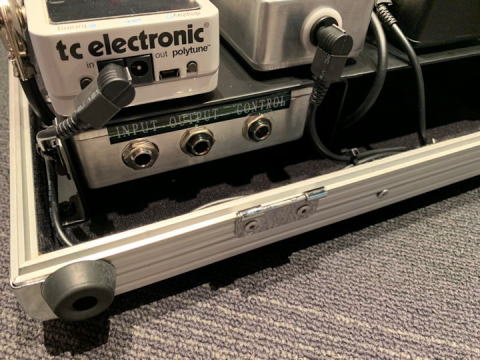

Junction BoxにはInput、Outputに加えて、外部スイッチ回路の制御用にTRS端子を設置しております★
今回はJunction Box自体を床上げ台の背面に設置し、吊るした状態にて接続してみました。
ギリギリの寸法となりましたが、難なくプラグを接続出来る位置に設置する事が出来ました。

そして今回、ご用意されたKING TONE GUITAR THE DUELLIST というオーバードライブですが、2タイプのオーバードライブを搭載しているペダルという事なのですが、接続方法如何によって2台独立で使用出来るというお話を伺い、それぞれのオーバードライブをスイッチャーのLoopに接続したいというご要望を頂きました★
ケーブルも仮接続をしてテストを行い、この様なY字ケーブル2本を使用して接続致しました。

また、ギターのVolumeコントロールをARC3で制御出来ないか?というご要望に応じて、今回「2mode Preset Volume Box」を製作しました★こちらはARC3のC1/C2というスイッチ回路を活用して、音声ラインを通して2パターンのVolume設定を呼び出すという機器。勿論、Bypassも可能ですので3段階のVol.設定を指定出来ます。
ご依頼者様曰く「FUZZに入るギター音量によって音の膨らみ具合が変わるので、それらをPreset毎にエフェクティブに行えたらいいな」というご意見から考案した機器です。
確かに通常でしたらギターのVolumeを微妙に動かして音質変化を作るのですが、何かとプレイに忙しい時はこの様なコントロールが、しかも正確な設定で呼び出せるのは画期的かもしれませんね♪

ここからは、K.N 様のコメントです。

●今回のボードのコンセプト、拘りのポイントなど。

今回、当店にボード制作のご依頼を頂いた経緯、今回のボードの拘りポイントなど、
以前ドクターミュージックで作って頂いたエフェクターボードのアップデートがしたくなり
迷わず制作を依頼しました。
今回は今まで使ったことの無いファズを導入、入力レベルのプリセットコントール制作、ディレイをMIDでコントロールするなどのリクエストをさせて頂きました。

●ご感想

3回目のオーダーとなります。以前からスムーズな打ち合わせが出来る印象でしたが、
今回はこちらからのリクエストに対する提案や一つ一つのアイデアが以前にも増してレベルアップしていました。
かなりのスキルアップをされたなという印象です。
ノイズの少なさ、機能美を感じるルックス、全てにおいて安定の仕上がりでした。
自分は理想の形をリクエストして待っているだけであとはドクターミュージックマジックで完成！
これからも「無理難題」宜しくお願い致します。
