エフェクト・ボード製作その284

橋本 様オーダー品

こちらのボードは、以前当店にてアンプをご購入頂きましたお客様からのご依頼品となります★
今回「エフェクター側で音作りをするボード」をご検討頂きまして、このボードを設計する事となり、コンセプトは「春畑道哉氏のサウンド」という事で、彼が現在使用されているボード写真を基に設計してみました♪

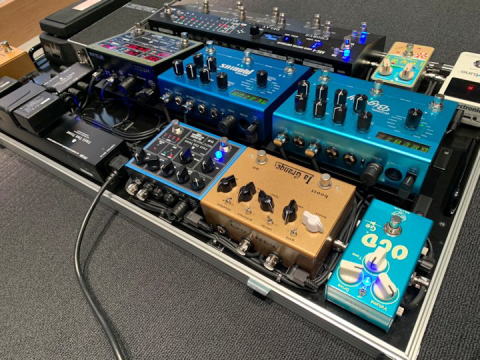

ボード自体はCAJのSystem Board 4408(w800×d440mm)を使用
当初設計したシステムをこのサイズに収める事となった為、
音声のInput/Outputはこの様にBogner La-Grangeの下にJunction Boxを製作・設置してみました。

こちらのボード内にはMIDI対応エフェクターが複数設置されており、これらのエフェクターのプリセットを同時に呼び出せる様にとFreeTheTone MB-5を設置してMIDI信号を分配しております。




Wah Pedalはマニュアル操作する為、スイッチャーには入れずそれ以降のエフェクターはFreeTheTone ARC4のLoopに接続。
Volume PedalはARC4のInsertに接続して空間系の手前でコントロール出来る様にしておきました。

スイッチャーの左側にはA.Y.AのR-CompとTC Electronic Polytune3を設置
ケーブル類ですが、かなりタイトなレイアウト故にプラグのスペースもギリギリという事もありFreeTheTone Solderless Cableを採用しております。



床上げされた2列目には、春畑氏も使用しているFreeTheTone FT-2Y、Strymon Mobius、Strymon BigSkyを設置致しました★

また3列目にはChorusエフェクトとしてFreeTheTone TA-1H、春畑氏も2台搭載しておりますBogner La-Grangeと、こちらも最近ジワジワと人気上昇中のFulltone OCD Geも搭載しております★




パワーサプライはFreeTheTone PT-5Dを採用しております。何とコレ一台でボード内のエフェクター全てを供給する事が出来ました★

もう追加で入れられるスペースなど無くなってしまいましたが、ここまで詰め込んでも非常にローノイズな音質が得られました。
予め春畑氏のサウンドをYoutube等で確認しながらサンプルプリセットを幾つかお作りさせて頂き、お引き渡しの際にご依頼者様に試奏テストをして頂きました。



ここからは 橋本 様のコメントです。




●今回のボードのコンセプト、拘りのポイントなど。
TUBEの春畑道哉氏のサウンドを目指すべく、手持ちのエフェクターを有効活用したボードをご依頼致しました。実際に彼が使用しているボードレイアウトを参考にしつつ、でも自分自身が使いやすいと感じる位置に配置をお願い致しました。



●ご感想
ほぼ完ぺきな仕様で作って頂きありがとうございました。
あとは自分次第ですね★色々と音の探求に頑張ってみたいと思います。


この度は当店をご利用いただきましてありがとうございました。
今後共変わらぬご愛顧賜ります様お願い申し上げます。
